Инструкция к телефону yealink

Характеристики

Основные характеристики
Производитель	YEALINK
Модель	SIP-T23G
Логистика
Вес	1 кг
Размеры упаковки (измерено в НИКСе)	21.76 x 20.28 x 11.93 см
Вес брутто (измерено в НИКСе)	1.102 кг
Внешние источники информации
Brand	YEALINK
Min_Packaged
Model	SIP-T23G
Подключение гарнитуры	ДА
Разъем RJ-45	ДА
Спикерфон	ДА
VAT	18.0000
Volume, m3	0,00642
Warranty, month	12
Weight, kg	1,250
Description	SIP-T23G, 3 аккаунта, BLF, PoE, GigE
Вес без упаковки	1.00
Вес в упаковке	1.13
Гарантия, мес	18
Краткое название	YEALINK SIP-T23G, 3 аккаунта, BLF, PoE, GigE, шт
Высота, мм	150
Длина, мм	188
Дополнительные разъемы	2хRJ45 Ethernet-порта 10/100/1000Мбит/с1хRJ9 для подключения трубки1хRJ9 для подключения гарнитуры
АОН	Отсутствует
Быстрый набор	Есть
СМС	Есть
Телефонная книга	1000 записейПоиск / импортУдаленный доступ к телефонной книге по XML / LDAPОтображение звонящего
Дополнительные функции	Списки пропущенных, принятых, набранных, пропущенных и переадресованных вызововРегулировка громкостиSMS, голосовая почта, MWIПарковка вызовов, перехват вызоваРежим DNDВыбор мелодии
Кодеки и голосовые функции	Широкополосный кодек: G.722Кодеки: G.711(A/u), G.729AB, G.726, ILBCDTMF: In-band, Out-of-band(RFC2833), SIP INFO и Auto or SIP INFOFull-duplex (полнодуплексная) громкая связь с AEC (подавление эха)
Основные функции	Горячая линия, экстренный вызовОжидание вызова, переадресация, удержание, отключение звука, повторный набор3-х сторонняя конференц-связьЧерный списокПоддержка PoE
Сетевые характеристики	SIPv1 (RFC2543), SIPv2 (RFC3261)Способы вызова: Proxy и peer-to-peer (по IP-адресу)Режимы работы с сетью: Статический/DHCP/PPPoEУправление HTTPS-сертификатамиAES шифрование конфигурационных файловOpenVPNПоддержка IEEE802.1X, IPv6
Управление и настройка	Настройка телефона: веб-интерфейс/экран телефона/AutoprovisionБлокировка клавиатурыСброс к настройкам по умолчанию, перезагрузка3 уровня доступа к веб-интерфейсу: admin/user/VAR
IP телефоны SIP/H.323:Основные характеристики:LCD дисплей	Да
IP телефоны SIP/H.323:Технические данные:Тип блока питания	н/д
Количество в упаковке	10.00
Объем	0.005
EANUPC:1	6938818301047
EANUPC:2	6938818301047
Цвет	черный
Тип	SIP телефон
Дисплей	монохромный
Тип устройства	Voice-over-IP phone
Питание	сетевой адаптер
IP телефоны SIP/H.323:Основные характеристики:Разъемы	2хRJ45 Ethernet-порта 10/100/1000Мбит/с; 1хRJ9 для подключения трубки; 1хRJ9 для подключения гарнитуры; Поддержка PoE (IEEE 802.3af) Class 2
IP телефоны SIP/H.323:Технические данные:Спикерфон	Да
EANUPC	6938818301047
gtdNumber	10013160/051119/0462296
GTIN	06938818301047
id	1343019
id сертификата
manufacturerCountry	Китай
partNumber	SIP-T23G
pictureID	163853
rusName	YEALINK SIP-T23G, 3 линии, PoE, GigE (БП в комплекте)
высота(см)	45.0000
гарантия	1 год
длина(см)	60.0000
масса(кг)	1.1300
Модель	SIP-T23G
название	YEALINK SIP-T23G, 3 линии, PoE, GigE (БП в комплекте)
описание	IP-телефон обладает широким набором функциональных возможностей, как телефонных, так и сетевых. Yealink SIP-T23G сделает вашу связь через интернет удобной и доступной — он позволяет совершать звонки как на городские номера, так и на IP-адреса. Модель оснащена портами подключения к Ethernet, подключение к ПК через — порт. Настройка осуществляется посредством функциональных клавиш или с помощью интерфейса ПК. При покупке IP-телефона Yealink SIP-T23G Вы получаете товарную накладную и кассовый чек.
Производитель	YEALINK
ширина(см)	23.0000
Интерфейс, разъемы и выходы	—
Комплект поставки и опции	—
Логистика	—
Основные характеристики	—
Особенности корпуса	—
Питание	—
Потребительские свойства	—
Прочие характеристики	—
Совместимость	—
Питание	AC 100~240V input и DC 5V/600mA output
Внешние источники информации	—
Конфигурация	—
Интерфейс	RJ-45
Цвета, использованные в оформлении	Чёрный, золотистый
Размер	209х188х150х41мм
Функции телефона	—
LCD-дисплей	Черно-белый
PoE	(IEEE 802.3af), class 2
Обработка вызовов	Есть
Спикерфон	Есть
Телефонная книга	1000 номеров
Эхоподавление	Есть

Настраиваем через WEB-интерфейс логин, пароль и адрес сервера Asterisk

Так как web-интерфейс на аппаратах Yealink всегда включен, то вы можете сразу приступить к настройки телефона через браузер.

Вводим IP-адрес телефона в браузер на компьютере (в нашем примере адрес телефона 192.168.0.75).

Логин и пароль от web-интерфейса для SIP-телефона Yealink T19P E2 по умолчанию такие:

Логин: admin

Пароль: admin

Далее переходим на вкладку Аккаунт и в настройках задаём параметры SIP-аккаунта для связи с сервером Asterisk.

В параметрах Имя регистрации и Имя пользователя указываем внутренний номер телефона (например, 26), который нужно настроить для этого телефонного аппарата.

В поле Пароль указываем пароль от SIP-аккаунта.

В параметрах Адрес SIP-сервера задаем адрес сервера Asterisk (например, 192.168.1.11).

Если телефоны будут находиться в одной локальной сети, то указываем внутренний адрес сервера Asterisk.

* Если телефоны будут находиться на удаленных объектах (за NAT), то указываем внешний адрес сервера Asterisk (никаких других настроек со стороны аппарата Yealink T19P E2 при работе за NAT не требуется).

Ждем кнопку Сохранить.

Три способа сбросить настройки IP телефонов Yealink

1) Через веб-интерфейс. В разделе «Настройки -> Обновление ПО» нужно нажать кнопку «Сброс к настройкам по умолчанию». (логин: admin, пароль: admin)

2) Через экранное меню телефона. Нужно зайти в раздел Меню -> Настройки -> Система (пароль по умолчанию: «admin», если меняли — вводите свой, который от web-интерфейса) -> Сброс настроек.

3) Третий способ самый простой. Он также помогает в случае забыли или не знаете пароль администратора. Когда телефон находится в режиме ожидания (т.е. положена трубка, нет вызовов), нужно зажать кнопку ОК, примерно на 7 секунд. Затем на экране телефона появится уведомление о сбросе телефона к настройкам по умолчанию, которое нужно подтвердить.

Данный метод применим к следующим телефонным аппаратам компании Yealink: SIP-T19(P), SIP-T20(P), SIP-T21(P), SIP-T22(P), SIP-T23P(G), SIP -T26P, SIP-T27P, SIP-T28P, SIP-T29G, SIP-T32G, SIP-T38G, SIP-T41P, SIP-T42G, SIP-T46G, SIP-T48G, VP530, CP860.

Yealink SIP-T41P(S) — как настроить для работы?

Как правило, стационарные настольные телефоны IP-телефоны устанавливаются в офисных помещениях. Как говорилось выше, данная модель телефона удобна и больше подойдёт для секретаря, руководителей, а также для сотрудников, которые совершают много телефонных звокнов.

Внешний вид телефона

Как вы можете видеть, внешне телефон достаточно привлекателен и эргономичен. Мягкие клавиши, удобное расположение функциональных кнопок, трубка с HD-динамиком и чувствительным микрофоном делают этот телефон идеальным устройством для проведения телефонных переговоров.

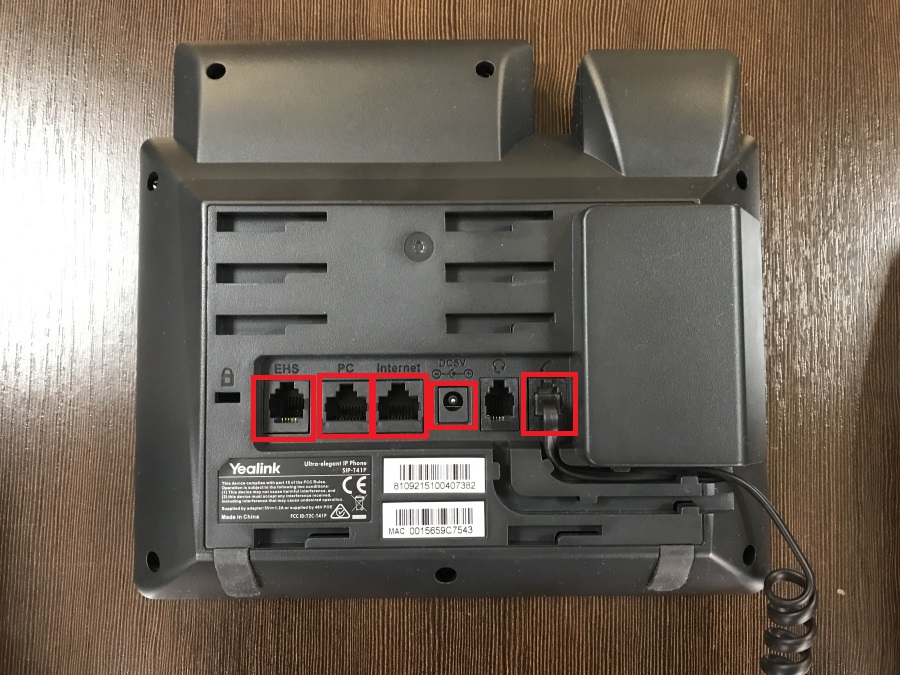

Прежде чем приступить к описанию алгоритма подключения и настройки телефона, хотим отметить, что вся линейка стационарных телефонов Yealink снабжаются двумя Ethernet-портами (Internet и PC), что позволяет одно рабочее место подключать с одной розетки офисной локальной сети.

Телефонный аппарат подключается в электрическую сеть в разъём DC5V. Вслучае, если в офисе есть PoE-коммутатор, подключать блок питания не требуется, питание будет подаваться через кабель, который будет подключен от коммутатора в порт Internet. Если рабочее место сотрудника укомплектовано рабочей станцией или ноутбуком без подключения к сети WiFi, то их можно подключить к локальной сети через порт PC.

Далее следует узнать IP-адрес, который был присвоен телефону по DHCP.

Функционал

Основные функциональные возможности

• Организация видеоконференций с участием программных/аппаратных терминалов,
  телефонных абонентов и WebRTC-клиентов
• Гибкое управление мероприятиями и политиками через консоль администратора
• Централизованное планирование конференций, управление единым календарём и адресной книгой
• Обновление терминалов по сети в один клик

Параметры Аудио и Видео

• 1080Р30: видео + контент
• Разрешение видео: 1080Р, 720Р, 360Р, 4CIF, CIF
• Видеокодеки: H.264 High Profile, H.264, H.263
• Аудиокодеки: G.722.1C, G.722.1, G.722, G.711 (u/A)
• Прямая коррекция ошибок (FEC), компенсация потерянных пакетов до 8% видео и до 20% аудио
• Автоматический приоритет качества передачи контента и голосовых пакетов

Функции MCU

• Раскладка видео Continuous Presence на основе автоматического определения голоса
• Микширование полосы пропускания, разрешений видео и частоты кадров
• Раскладки: Матрица NxN (n=2, 3, 4, 5, 6, 7), 1+N (N=5, 7, 9), Выбранный докладчик
• В раскладках Матрица и 1+N размеры изображений автоматически масштабируются при присоединении новых участников
• Настраиваемая смена изображений участников
• Неограниченное количество одновременных виртуальных переговорных комнат
• Динамические ID конференций и пароли
• Интерактивное голосовое меню (IVR)

Функции Registrar и Traversal

• До 10000 аккаунтов
• ICE/TURN/STUN/NAT
• P2P конференции без использования ресурсов сервера
• Синхронизация записной книги

Функции конференций

• Привязка конференц-комнат к устройствам ВКС
• Расписание видеоконференций и конференц-комнат через веб-интерфейс и Outlook
• Автоматическая синхронизация запланированной конференции с терминалом Yealink
• Напоминание о конференции и доступ к конференции одним нажатием
• Быстрое создание мгновенной конференции (Meet Now) и приглашение контактов для участия
• Режим «Обучение с правами лектора»

Управление конференцией

• Приглашение/удаление участников
• Заблокировать/Разблокировать и завершить конференцию
• Вкл/откл. микрофон всем участникам или индивидуально
• Подать заявку на выступление в режиме обучения
• Изменение раскладки и ролей участников

Системные настройки

• Удобный веб-интерфейс и мастер настройки
• Мониторинг системы
• Уведомления на электронную почту и настраиваемый почтовый ящик SMTP
• SNTP или ручная настройка времени
• Управление лицензией
• Статистика конференций и портов
• Настройки вызовов
• Обновление системы, резервирование/восстановление, перезагрузка/сброс настроек и системные журналы
• Обновление конечных устройств и экспортирование журналов устройств

Сетевые настройки

• H.323/SIP
• H.239/BFCP
• TCP/IP (IPv4), Статический IP-адрес
• SRTP/TLS, AES (128) шифрование
• HTTP/HTTPS веб-сервер
• SSH

Настройка IP телефона Yealink SIP-T21

Инструкция по настройке Yealink SIP T21

1. Если вам в руки попал ненастроенный ip-телефон, то этот пункт инструкции вы можете пропустить. Однако если вы уверены, что этот ip-телефон уже где-то использовался, то его лучше всего сбросить на заводские настройки. Чтобы сбросить телефон на заводские настройки, на телефоне требуется нажать кнопку Меню

Войдя в Меню управление осуществляется кнопкой ОК и стрелками Вверх и Вниз

В Меню выбираем пункт 3. Настройки и нажимаем ОК

Выбираем 2. Система

В поле пароль вводим: admin и нажимаем ОК

Это делается при помощи клавиатуры телефона, буквы подписаны на клавишах, чтобы в вести букву, которая на клавише значится второй или третьей, нужно нажать на клавишу соответственно 2 или 3 раза подряд. Так для того чтобы ввести букву i-нужно 3 раза подряд нажать на кнопку 4, а чтоб ввести n-2 раза нажать кнопку 6.

В этом списке выбираем 6. Сброс настроек и ждем, когда телефон перезагрузится.

2)Имея в наличии ip-телефон с заводскими настройками, подключаем сетевой кабель в «Internet»

4)После того как ip-телефон подключен к сети и мы узнали его ip-адрес, в любом браузере вводим в адресную строку http:/// (например : http://10.0.2.41/ или http://192.168.1.15/ ). Вы должны увидеть подобное окно:

Для входа вводим логин: admin пароль: admin

Попадаем в Web-интерфейс телефона

Сверху страницы выбираем вкладку Аккаунт.

Для начала нужно перевести Акканту во включенное положение.

Далее нужно заполнить следующие поля:

В поле «Отображаемое имя» вводим то, что хотим чтоб отражалось на дисплее.

В поле «Имя регистрации» вводим SIP Auth ID.

В поле «Имя пользователя» вводим Sip User Id.

В поле «Пароль»вводим SIP password.

В колонке SiP-сервер 1, в поле «Адрес SiP-сервера» вводим sip.new-tc.ru (в случае если вы пользуетесь нашей сетью)

Если все прошло успешно, то вы увидите в поле «Статус регистрации» значение «Зарегистрирован».

Для настройки второго аккаунта, в поле «Аккаунт» нужно выбрать значение «Аккаунт 2».

Далее во вкладке Аккаунт выбираем вложение слева Кодеки.

Далее нам нужно выставить кодеки, для обработки голосового потока. Наиболее приоритетным кодеком необходимо выставить PCMA, так как он обеспечивает наилучшее качество звука при полосе пропускания около 100кбитс на один разговор. PCMU стоит оставить вторым приоритетом, так как этот кодек хоть и дает качество звука, сравнимое с PCMA, но является менее распространенным в России и Европе

G729 является кодеком с наименьшей требуемой пропускной способностью ( примерно 30 кбитс ) однако он более чувствителен к потерям на канале, потребляет больше ресурсов устройства и выдает наихудшее качество звука. Кодек G723 хоть и обладает наименьшей пропускной способностью (около 28 кбитс) желательно не использовать вообще из-за наиболее низкого качества звука.

Поэтому для получения наилучшего качества телефонии. Расставим кодеки в следующем порядке:

1. PCM A
2. PCM U
3. G729

Остальные кодеки использовать не будем.

Далее идем во вкладку Расширенные.

В поле «Early Media» ставим положение Включено.

Эта функция позволяет прослушать статусные сообщения от мобильных операторов.

В целях безопасности рекомендуется сменить стандартный пароль для доступа в Web-интерфейс это можно сделать, войдя во вкладку Безопасность.

Проверяем связь с Asterisk

Проверить зарегистрировался ли телефон на сервере Asterisk очень просто. Для этого не нужно переходить на другую вкладку, достаточно посмотреть на первую строчку Статус регистрации. После сохранения настроек телефону требуется несколько секунд для регистрации, после этого появляется надпись Зарегистрировано.

Также можно визуально проверить на самом телефонном аппарате. Главный экран успешно зарегистрированного Yealink T19P E2 выглядит так (в нашем случае цифра 26 в левом верхнем углу):

Друзья, мы рады что наши инструкции вам пригодились!

• https://www.new-tc.ru/subscribers/nastroyki/yealink-sip-t21/
• https://shop.itsc.kz/blog/yealink-sip-t21
• https://asofts.ru/instrukcii/instrukciya-po-nastrojke-yealink-t19p-e2.html

Как узнать IP-адрес на телефонах Yealink

Для того, чтобы оперативно произвести настройки телефонного аппарата Yealink SIP-T41P(S), удобнее это делать посредством веб-интерфейса устройства. Для этого необходимо знать IP-адрес, присвоенный телефону.

Вам необходимо коротко нажать на клавишу «OK» и на экране телефона отобразится значение IP-адреса.

На нашем телефоне IP-адрес — 192.168.1.126 (в вашем случае, скорее всего будет иное значение).

Далее необходимо открыть любой из браузеров установленных на вашем ПК и в адресной строке ввести этот адрес (мы вводим http://192.168.1.126) и нажать клавишу Enter.

Если вы не сделали никаких ошибок, то загрузится страница интерфейса настройки телефона с предложением ввести login и password (пароль), по умолчанию — admin, admin.

После ввода информации авторизации, загрузиться основное окно настроек. В верхнем меню выбиваем пункт «Аккаунт» и далее ввести в поля необходимые значения:

• в поле «Аккаунт» — наименование подключения (свободный текст);
• в поле «Лейбл» — набор любых символов, это слово будет отображено на экране телефона;
• в поле «Отображаемое имя» — набор символов, который будет передаваться на телефонный аппарат вызываемого абонента внутри офисной мини АТС;
• в поле «Имя регистрации» — строгое значение аккаунта (Extend), выдаваемое системным администратором;
• в поле «Пароль» — строгое значение, выдаваемое системным администратором;
• в поле «Адрес SIP-сервера» — локальный IP-адрес офисной IP-АТС и порт сервера. Эти данные также выдаёт системный администратор.

Следующий шаг — внизу экрана нажать на «Сохранить» и подождать некоторое время, в течение которого страница обновиться. При корректном заполнении всех полей, статуст регистрации измениться на «Зарегистрировано», а на экране телефона появяться обновлённые данные.

Как подключить наушники к ip телефону Yealink T21 E2?

Иногда для удобства пользования телефоном и для освобождения рук, требуется подключение к телефону гарнитуры. Yealink SIP T21 E2 предоставляет такую возможность. Для этого необходимо выбрать и купить телефонные наушники с разъёмом RJ9 и подключить их в соответствующий разъём на торце телефона (обозначено соответствующей иконкой).

Для активации работы наушников телефон следует перевести в режим работы с гарнитурой, нажам на клавиатуре соответствующую клавишу.

После выполнения этих процедур вы комфортно сможете работать с гарнитурой освободив свои руки.

РезюмеYealink SIP-T21P соответствует требованиям современного офисного работника. Он удобен в использовании, надежен и практичен. Если вы задумываетесь о приобретении SIP-аппаратов для своего офиса и готовы вложить несколько больше, чем того требуют самые бюджетные варианты, то стоит присмотреться к этой модели.

“>

Настраиваем телефон Yealink SIP-T41P(S)

Сегодня на обзоре и с краткой инструкцией по настройке IP-телефона ультраэлегантного класса Yealink SIP-T41P. Данная модель внешне очень привлекательна может гармонично дополнять рабочий стол руководителя или секретаря. С техническими характеристиками телефонного аппарата вы можете ознакомиться на странице в нашем интернет магазине.

ОтметимМодель Yealink SIP T41P является несколько устаревшей моделью. Сейчас производится обновлённая модель Yealink SIP-T41S. Новая модель отличается улучшенными аппаратными характеристиками, а также снабжена USB-портом для подключения WiFi-адаптера или флеш-карты для записи телефонных разговоров.

Также хочется сказать, что Yealink SIP-T41 снабжен портом PoE (питание через витую пару) и стандартно поставляется без блока питания. В случае, если у вас в офисе отсутствует PoE-коммутатор, не забудьте при заказе телефона также приобрести блок питания к нему.

Внешний вид и функционал

Телефон Yealink SIP-T21P — отлично подойдет любому сотруднику офиса, как модель со слегка расширенными возможностями в сравнении с более простыми линейками, или как бюджетный вариант для руководителя небольшой компании.

Телефон имеет набор стандартных функциональных клавиш, а также приятное дополнение — BLF клавиши.

1. 2 настраиваемые BLF клавиши, к которым можно привязать множество функций, таких как: быстрый дозвон, быстрый трансфер/переадресация, отображение статуса абонента и многие другие;
2. 4 контекстно-зависимые функциональные клавиши. Эти кнопки меняют свою функцию в зависимости от состояния, в котором находится телефон — состояние «покоя» (стандартное), при входящем звонке, при активном разговоре, при исходящем звонке, при наборе номера, при навигации по меню и настройкам;
3. Клавиши навигации по меню и кнопка ОК;
4. Фиксированные функциональные клавиши — голосовая почта, переключение на гарнитуру, трансфер звонка, список последних 100 набранных номеров, громкая связь;
5. Клавиши регулирования громкости.

• https://www.new-tc.ru/subscribers/nastroyki/yealink-sip-t21/
• https://asofts.ru/instrukcii/instrukciya-po-nastrojke-yealink-t19p-e2.html
• https://shop.itsc.kz/blog/yealink-sip-t21

Узнать серийный номер Yealink SIP-T21 E2

В определённые моменты может потребоваться серийный номер, который присвоен вашему телефонному аппарату. Чаще всего такая потребность может возникнуть при обращении в сервис-центр.

Узнать серийный номер телефона достаточно просто: для этого вам необходимо перевернуть телефонный аппарат и обратить внимание на наклейки (сморите на фото)

На обороте телефона присутствует наклейка, на которой указана следующая информация:

• Бренд;
• Наименование модели;
• MAC-адрес сетевого адаптера телефонного аппарата;
• Серийный номер (SN) IP-телефона;
• Другая служебная информация.

Цифры напротив надписи SN и есть истинное значение серийного номера.

Настройка BLF-клавиш на быстрый набор на телефоне Yealink SIP-T41P(S)

VoIP-телефон Yealink SIP-T41P имеет 6 BLF-клавиш, которые можно настроить на быстрые функции.Они удобно расположены по-бокам экрана телефона и удобны для использования при быстром наборе (см. фото).

Кроме того, при настройке под быстрый набор, пользователь может получить не 6 значений, а 15, путём пролистывания экранов. Итак, для настройки необходимо пройти в веб-интерфейс (как было описано выше) и в верхнем меню выбрать пункт «DSS-копки».

В открывшемся окне вы можете выбрать функцию (в нашем случае «Быстрый набор»), далее ввести номер абонента, Лейбл — это значение будет отображаться напротив соответствующей кнопки и будет её идентифицировать, и выбрать линию 1. Так можно запраграммировать 15 значений, а после этого нажать «Сохранить». Теперь вы сможете использовать кнопки BLF для быстрого набора номеров абонентов, с которыми вы часто созваниваетесь.
